Испытательная коробка

Испытательная коробка в Москве: назначение, характеристики, варианты подключения

Испытательная коробка представляет собой надежное устройство, предназначенное для использования в шкафах, щитах и сборках с трехфазными счетчиками электрической энергии. Она обеспечивает вывод цепей учета электричества на специальные зажимы или клеммники, что соответствует требованиям ПУЭ 7 издания. Это техническое устройство, предназначенное для: временного подключения измерительных приборов; проведения высоковольтных или других испытаний оборудования и кабелей; безопасного отключения и подключения отдельных участков цепи без демонтажа основного оборудования; обеспечения перехода между различными типами соединений (например, от силового кабеля к прибору или от одного типа кабельной арматуры к другому).

Купить аксессуары для сборки щитов и боксов по доступным ценам предлагает интернет-магазин «ДС Электрика». Поскольку мы сотрудничаем напрямую с производителями, у нас есть возможность предложить конкурентные цены. Мы осуществляем доставку по Москве и Области в круглосуточном режиме.

Конструктивные особенности и основные характеристики

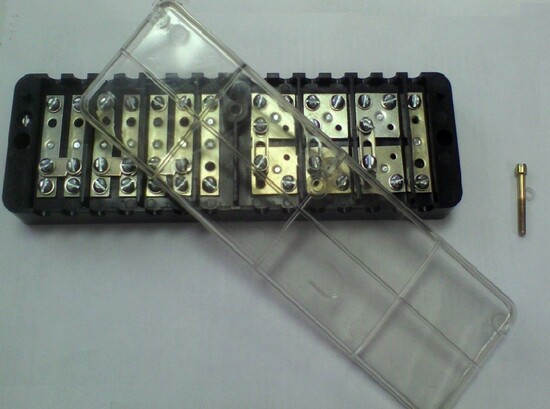

Конструкция КИП включает контактную группу, размещенную в корпусе, выполненном из ударопрочного и огнестойкого поликарбоната. Размеры данного устройства составляют 68х220х33 мм.

Рабочие показатели по напряжению и току равны 380 В и 16 А соответственно. Данный материал обладает изоляционными свойствами, позволяющими ему выдерживать кратковременные перегрузки до 2000 В и 25 А.

Для создания проводящих элементов применяется латунь. Хотя есть возможность использовать оцинкованную сталь, такая замена сокращает срок службы контактов. Поэтому производители известных брендов отдают предпочтение латуни.

Испытательная коробка служит для закорачивания вторичных цепей внешних измерительных трансформаторов тока, отключения фазных цепей тока и напряжения счетчика в момент его замены, а также для подключения эталонного счетчика, что позволяет проводить поверку без отключения нагрузки (потребителя).

Основные элементы конструкции:

• Корпус — обычно металлический или из прочного пластика, с защитой от пыли и влаги (IP65 и выше);
• Клеммные блоки — для подключения проводов;
• Изоляторы — для безопасной работы с высокими напряжениями;
• Контактные площадки/шины — для подключения оборудования;
• Заземляющие устройства — для отвода тока при пробое изоляции или аварии.

Монтаж, демонтаж, подключение и отключение счетчика и коробки ККИ должен осуществлять квалифицированный персонал, прошедший инструктаж по технике безопасности и имеющий группу по электробезопасности не ниже третей, для электроустановок до 1000 В. Коробку следует устанавливать в помещениях, обеспечивающих температуру воздуха в них от минус 40 °С до 60 °С и влажность не более 98% при 25 °С.

Монтаж устройства

Испытательная коробка может быть установлено как в процессе создания новой электросети, так и при её обновлении. Важно соблюсти все необходимые нормы и правила, указанные в ПУЭ, касающиеся эксплуатации испытательной клеммной коробки. ИКК должна находиться в специально подготовленном месте с возможностью свободного доступа, но защищенным от ненадлежащего вмешательства. В ней должны соединяться только провода, обладающие электрохимической совместимостью.

Если используются винтовые зажимы, то усилие затяжки должно составлять не менее 0,2 Nm и не превышать 2,5 Nm. Клеммник устройства должен быть в исправном состоянии, без повреждений. Фиксация устройства на месте должна осуществляться исключительно механическим способом: с помощью винтов или защёлок. Обычно установка коробки выполняется без особых трудностей, а её расположение выбирается в электрическом боксе сразу после установленного счётчика или других измерительных приборов. Купить КИП и ИКП по выгодным ценам Вы можете с доставкой по Москве и Московской области. Консультации и прием заказов в Москве онлайн и по телефону +7 (925) 302 30 30.
